什么是泳道流程图？一文读懂泳道图的三个要素与核心价值

在企业管理和跨部门协作中，我们经常会遇到流程混乱、责任推诿、信息不透明等问题。比如：“为什么一个简单的报销流程要走两个星期？”“上线前发现有个配置没上，到底是谁漏了？”此时，一张清晰专业的业务流程图就显得尤为重要。而在所有流程表达方式中，“泳道图”无疑是最强大、最能解决责任划分痛点的工具。

对于许多刚接触业务流程管理的新手来说，心中肯定有疑问：泳道流程图是什么？它和普通的流程图到底有什么区别？今天我们就来深度解析泳道图的概念，并带你一次性掌握泳道图的三个要素以及绘制技巧。

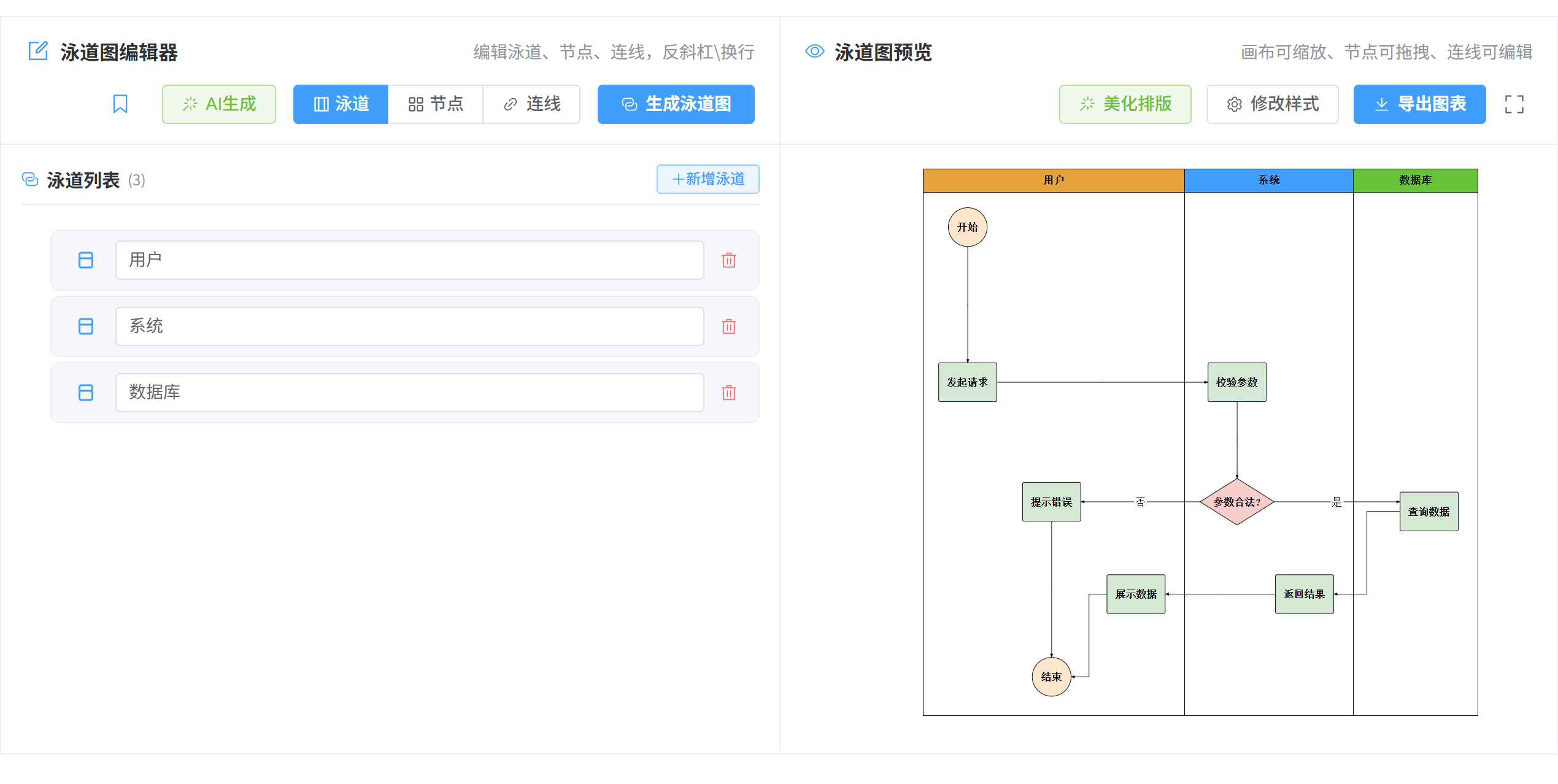

👆 一键排版，高颜值直出，立刻体验

什么是泳道流程图？

泳道流程图（Swimlane Diagram），有时也被称为跨职能流程图（Cross-functional Flowchart），是一种在多个参与者（比如不同的部门、角色或独立的IT系统）之间划分责任与流程步骤的特殊业务流程图。

它之所以被称为“泳道图”，是因为它在视觉上将整个画布按垂直或水平方向分隔成了多个平行的轨道，这些轨道就像游泳池里的泳道一样。每个泳道代表一个具体的责任主体。当流程的节点落入某个特定的泳道内，就意味着该泳道对应的部门或人员需要负责执行这个节点所描述的任务。

泳道图 vs 普通流程图

相比于传统的流程图，泳道图最大的突破在于增加了“空间归属”的概念：

• 普通流程图：只能回答“要做什么（What）”以及“先后顺序是什么（When）”，适用于单人或单一系统的逻辑梳理。
• 泳道流程图：在 What 和 When 的基础上，直接回答了“谁来做（Who）”这个在团队协作中最核心的问题。

泳道图的三个要素

无论你是用最原始的纸笔绘制，还是使用现代化的泳道图在线绘制工具，任何一份标准的泳道图都离不开以下三大核心要素：

要素一：泳道（参与者 / 主体）

泳道是这张图的地基。每一条泳道代表流程中的一个独立参与方。

• 角色维度：如“产品经理”、“前端开发”、“后端开发”、“测试工程师”。
• 组织维度：如“销售部”、“财务部”、“法务部”。
• 系统维度：在复杂的IT架构中，泳道也可以是“客户端”、“订单微服务”、“支付网关”、“第三方银行接口”。

核心原则：绝对没有脱离泳道存在的孤立任务。任何一个业务动作，都必须明确它到底属于哪条泳道，这是解决“责任不清”的关键。

要素二：节点 / 活动（执行任务）

节点是流程中发生的一个个具体事件或活动。它是构成业务流程图的血肉。在标准的 BPMN 规范中，节点被赋予了更丰富的形态，但最基础的依然是以下几种：

• 起止节点：通常用圆形或圆角矩形表示，标志着整个业务流程的触发条件（例如：“客户提交订单”）与最终归宿（例如：“流程结束，归档”）。
• 任务节点：最常见的矩形框，代表某条泳道内的责任人需要执行的具体工作，例如“审核报销单”、“发送邮件通知”。
• 判断节点：菱形框，代表流程中出现的条件分支，通常伴随着“是/否”、“金额是否大于一万”等逻辑判断，由此引出不同的后续流程。
• 文档/数据节点：有时为了更清晰，会使用特殊的文档图标来表示流程中产生的交付物。

要素三：流向连线（流转路径）

只有泳道和节点是不够的，必须用带有箭头的连线将它们串联起来，这就构成了流程的骨架。连线不仅展示了任务的时间先后顺序，更重要的是，当一条连线从一个泳道跨越到另一个泳道时，它清晰地揭示了跨部门的交接点与信息流转。可以说，连线的跨越是泳道流程图最精华的部分，它标示了团队间的协作接口。

👆 在线体验我们的智能泳道图工具

泳道图的常见应用场景

如果你还不确定什么时候该用泳道图，不妨参考以下几个经典的跨职能场景：

1. 电商订单履约流程：涉及用户（下单）、支付系统（扣款）、仓储中心（拣货）、物流公司（配送），这四大泳道完美还原了整个商业链路。
2. 新员工入职流程：涉及新员工、HR部门、IT支持（分配电脑与账号）、部门主管（分配工作），泳道图能确保每个环节不漏项。
3. 软件缺陷（Bug）修复流程：测试提Bug -> 开发修复 -> 测试回归验证 -> 运维发布，泳道图让整个产研流程一目了然。

泳道流程图的核心价值

理解了泳道图是什么及其核心要素，我们总结一下为什么高绩效团队都会毫不犹豫地选择它：

• 界定责任，杜绝推诿：谁负责哪一块白纸黑字一目了然，任务边界无比清晰。
• 精准发现流程瓶颈：当图表中某条连线反复在两个泳道之间来回跨越（所谓的“乒乓球效应”）时，往往意味着部门间的沟通成本过高、流程设计不合理，这就是优化流程的最佳切入点。
• 新人快速上手：新员工只需找到代表自己角色的那条泳道，顺藤摸瓜，就能迅速明白自己在整个宏大业务线中的定位以及需要对接的上下游是谁。
